Внутренний монтаж греющего кабеля используют, когда наружную укладку выполнить сложно или невозможно: труба уже проложена в земле, находится в узком коробе, частично замурована или нет доступа для утепления. В отличие от наружного способа, кабель в трубе прогревает прежде всего воду и стоки, снижая риск ледяной пробки и разрыва трубопровода в мороз.
Ниже разберем, какой кабель подходит для установки внутрь, какие узлы нужны для герметичного ввода, и какие ошибки чаще всего приводят к протечкам и выходу системы из строя.
Когда выбирают внутренний обогрев труб
Внутренний обогрев особенно удобен для:
- дачного и частного водопровода с сезонными отключениями;
- вводов в дом, участков под крыльцом и в неотапливаемых помещениях;
- труб, которые уже закопаны и не хочется вскрывать трассу;
- коротких проблемных зон, где замерзание повторяется каждый год.
При этом важно помнить: кабель нельзя протягивать через запорную арматуру и узлы, где его может пережать или перетереть. Поэтому ввод делают на прямом участке, обычно через тройник с комплектом проходки (сальником).
Какой греющий кабель можно заводить внутрь трубы
Для внутренней установки применяют готовые комплекты или кабель с аксессуарами для ввода и оконцевания. На практике чаще используют саморегулирующиеся кабели, потому что их можно подрезать по длине в местах, предусмотренных производителем, и они снижают мощность при росте температуры. При этом резистивные модели укорачивать произвольно нельзя, это повышает нагрузку и риск перегрева.
Если кабель контактирует с питьевой водой, выбирают исполнение, рассчитанное на такие условия (подтверждается документацией производителя). Это критично для безопасности и долговечности системы.
Что нужно для монтажа внутрь
Типовой набор включает:
- тройник на входе в трубу и узел гермоввода (сальник, проходка);
- комплект термоусадочных муфт и концевую заглушку для «холодного» конца;
- уплотнительные материалы для резьбы (лен, нить, паста, лента) по месту;
- терморегулятор и датчик (по необходимости, когда важен контроль температуры).
Пошаговая схема: как завести греющий кабель в трубу
- Подготовьте участок ввода. Определите прямой отрезок между узлами, где кабель пройдет без препятствий. Не планируйте протяжку через кран, фильтр, обратный клапан и другие элементы с сужением.

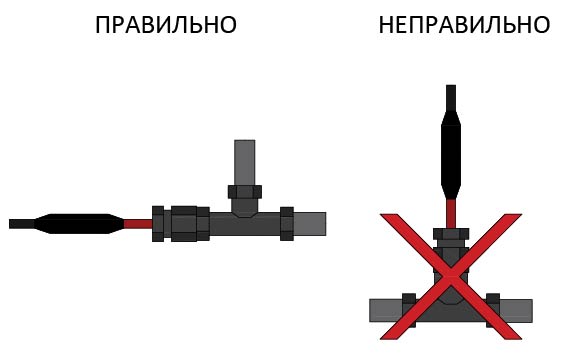

- Установите тройник. Врезка выполняется так, чтобы ввод был удобен для обслуживания и исключал заломы кабеля.

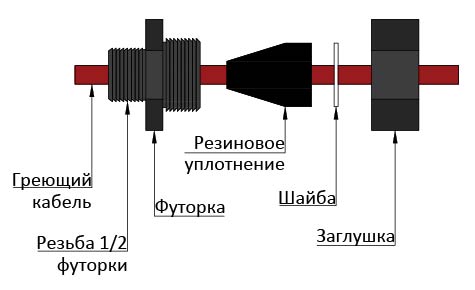

- Соберите вводной комплект. Наденьте элементы проходки на кабель, подготовьте резьбовые соединения и уплотнение.
- Аккуратно введите кабель. Проталкивайте плавно, без рывков и избыточного усилия, избегая повреждения оболочки.
- Герметизируйте проходку. Зажимные втулки затягивают сначала вручную, затем ключом, добиваясь плотной посадки. Место сращивания питающего и греющего участков обычно держат на небольшом расстоянии от входа, чтобы узел не попадал под нагрузку.
- Проверьте работоспособность. До окончательной сборки полезно выполнить контроль целостности и тестовый пуск. В рекомендациях также встречается проверка мультиметром после операций с резкой или оконцеванием.
Частые ошибки при внутреннем монтаже
- Ввод кабеля через арматуру или участки с сильным сужением, из-за чего оболочка повреждается или кабель заклинивает.
- Негерметичный ввод: недостаточная затяжка проходки или слабое уплотнение резьбы.
- Неправильное укорачивание кабеля, особенно резистивного, что может привести к выходу системы из строя.
- Отсутствие утепления наружного участка: внутренний кабель спасает от льда, но без теплоизоляции потери тепла выше, а расходы на электроэнергию растут.
Как расширить ресурс системы
Для надежной работы важно сочетать внутренний обогрев с грамотной эксплуатацией: утеплить доступные участки, предусмотреть защиту от сухого хода (когда в трубе нет воды), а при сложных режимах использовать управление по температуре. В регионах с устойчивыми морозами это помогает избежать ситуаций, когда «кабель греет, а вода все равно схватывается».
Подбор и монтаж в Москве
Для расчета и грамотно подбора потребуется: диаметр трубы, материал, длина проблемного участка, наличие арматуры и доступ к месту ввода.
